طراحی خط مکش پمپ های اسلاری افقی
طراحی خط مکش پمپ‌های اسلاری اهمیت زیادی برای کارکرد و عمر کافی دستگاه دارد. به عنوان مثال خطر ته‌نشین شدن رسوبات در لوله‌ها وجود دارد که می‌تواند منجر به انسداد یا کاهش راندمان پمپاژ شود. همچنین امکان هوا گرفتن خط مکش وجود دارد که می‌تواند به شدت عملکرد پمپ را مختل کند. طراحی مناسب خط مکش باید به‌گونه‌ای باشد که امکان نگهداری و تعمیرات سریع را فراهم کند و دسترسی به قطعات داخلی پمپ را تسهیل نماید. شیب مناسب لوله‌ها، حداقل خم و پیچ، و استفاده از لوله‌های با قطر مناسب از جمله مواردی است که باید در طراحی خط مکش پمپ های اسلاری افقی مورد توجه قرار گیرد. بعضی از نکات مهم را در دو دسته به شما در ادامه ارائه داده‌ایم:
نکات دسته اول:

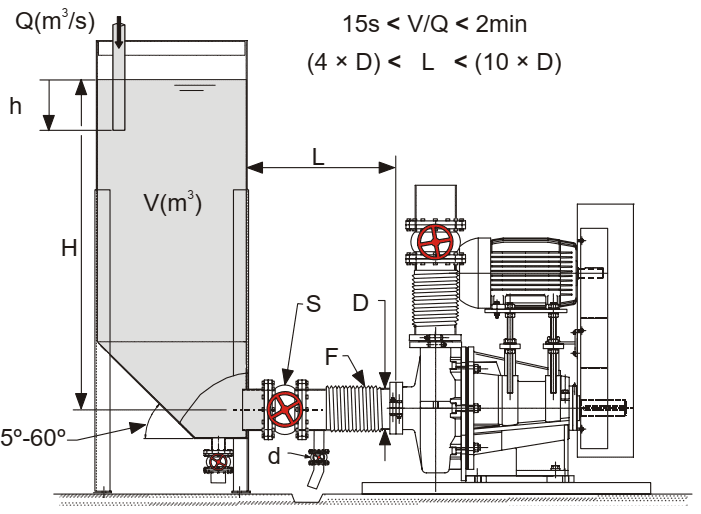

- کف مخزن باید زاویه 45 درجه داشته باشد. ذرات ته‌نشین شونده سریع ممکن است نیاز به زاویه تا 60 درجه داشته باشند.
- ورودی مخزن (h) باید زیر سطح مایع مخزن باشد تا از ورود هوا جلوگیری شود. نفوذ هوا به مکش پمپ، به شدت عمر مفید قطعات هیدرولیکی را کاهش می‌دهد.
- حجم مخزن باید تا حد ممکن کوچک باشد. “زمان ماندگاری” دوغاب پارامتر مرتبط برای تعیین اندازه مخزن است. این زمان بین 15 ثانیه تا 2 دقیقه برای دوغاب‌های حاوی ذرات درشت و ریز متغیر است.
- مخازن جداگانه برای نصب پمپ‌های رزرو ترجیح داده می‌شوند. این کار از ته‌نشین شدن در پمپ رزرو هنگام عدم استفاده جلوگیری می‌کند.
- برای کاربردهای دوغاب، تا جایی که امکان‌پذیر است اطمینان حاصل کنید که جریان ورودی به پمپ آرام و بدور از تلاطم باشد.
- پمپ را تا حد ممکن نزدیک به مخزن نصب کنید.
نکات دسته دوم:
- طول لوله مکش و تعداد خمش‌ها در لوله‌کشی را به حداقل ممکن برسانید. از لوله‌های انعطاف‌پذیر (F) برای اتصال به ورودی و خروجی استفاده کنید.
- لوله ورودی باید طول مستقیم (L) کافی داشته باشد که حداقل 4 برابر قطر آن باشد تا شرایط جریان مطلوب در پمپ تضمین شود. اگر شیری (S) در سمت ورودی نصب شده باشد، باید کاملاً باز بوده و مسیر جریان در شیر با همان سطح مقطع لوله متصل شده باشد. از لوله‌های مکش که طولشان بیشتر از 10 برابر قطر است، باید اجتناب شود.
- سطح مخزن (H) باید 6 برابر قطر ورودی پمپ (D) باشد، وقتی از خط مرکزی پمپ اندازه‌گیری می‌شود.
- قطر لوله ورودی باید برابر یا بزرگتر از قطر ورودی پمپ باشد.
- یک شیر تخلیه باید در لوله ورودی تعبیه شود. همچنین یک کانال مناسی در کف برای بازیافت اسلاری تخلیه شده، تعبیه شود.
- لوله‌های ورودی و خروجی پمپ را طوری محکم کنید تا از انتقال غیرضروری ارتعاشات، نیروها یا گشتاورها به پمپ جلوگیری شود.
