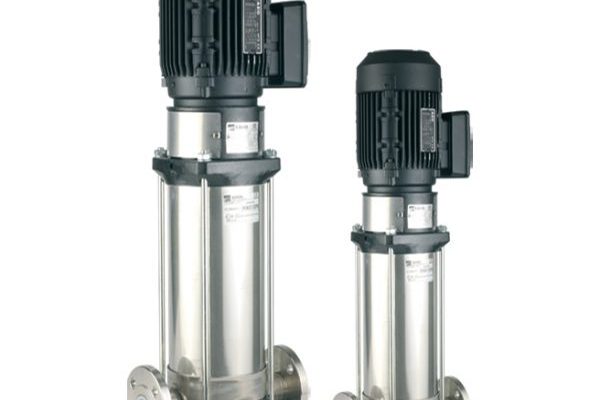

ساختار و عملکرد پمپ‌های طبقاتی

پمپ‌های سانتریفوژ یا گریز از مرکز به یک یا چند طبقه تقسیم می‌شوند که در این مقاله قصد داریم با ساختار و عملکرد پمپ های طبقاتی بیشتر آشنا شویم:

همان طور که گفته شد پمپ‌های طبقاتی از گروه پمپ‌های سانتریفوژبوده که سیال درون آن از طریق پروانه‌های چندگانه در طبقات فوقانی هم قرار گرفته‌اند و جا به جا می‌شوند که از انواع این پمپ‌ها می‌توان به پمپ طبقاتی عمودی و افقی اشاره کرد. برای مصارف متنوع مثل مصارف صنعتی و کشاورزی و در متریال متفاوتی مانند چدن و استیل ساخته می‌شوند.

پمپ‌های طبقاتی به صورت پمپ‌های چند پروانه یا چند طبقه شناخته می‌شوند که از یک محور واحد تشکیل شده که محور یا شفت اصلی پمپ که پروانه‌ها و دیفیوزها یا کاسه‌ها را در یک محور قرار داده است.

اساس کار این پمپ‌ها بدین صورت است که با ورود سیال به درون پروانه و دیفیوژ پروانه درون محفظه پمپ، فشار بالا رفته و با جلوتر رفتن سیال و ورود به پروانه‌های بالاتر فشار نیز بالاتر رفته و سیال به خروجی پمپ هدایت می‌شود.

اما نکته اصلی عدم تغییرات در دبی پمپ می‌باشد به عبارت دیگر دور الکتروموتور در الکتروپمپ طبقاتی ثابت می‌باشد. از مزایای این پمپ‌ها می‌توان به افزایش فشار حاصل از کارکرد و همچنین کم جا و کم صدا بودن این پمپ‌ها اشاره کرد.

علل خرابی در پمپ‌های طبقاتی

لازم به ذکر است که ساختار و عملکرد پمپ های طبقاتی در دوره‌های کوتاه مدت نیاز به تعمیر و سرویس دارند که تعمیر این دسته از پمپ‌ها نیاز به متخصص مجرب دارد. همچنین برای نگهداری بهتر این پمپ‌ها باید دقت شود که به علت کارکرد در فشار بالا نباید به صورت خشک و بدون سیال کار کند. یا باید دقت شود که سیال حاوی ذرات معلق نباشد.

زیرا باعث آسیب جدی به پمپ می‌شود از جهت دیگر با توجه به وجود چندین پروانه و کاسه پروانه در درون شفت و هسته اصلی پمپ می‌باشد تعمیر و نگهداری آن بسیار حساس بوده و عدم مراجعه به نمایندگی و خدمات پس از فروش پمپ طبقاتی خسارت جبران ناپذیری را مصرف کننده متحمل می‌گردد.

پس از تعمیر و مونتاژ پروانه‌ها در درون شفت مرکزی بدلیل عدم تلورانس‌های مدنظر سازنده متاسفانه پس از استارت پمپ سریعاً از قسمت مکانیکال سیل نشتی رخ می‌دهد و باعث بروز خرابی در قسمت بوش سرامیکی و اصطلاحا گشاد کردن کاسه و بوش سرامیکی پمپ می‌گردد.
اگر قصد خرید و استفاده از یک پمپ طبقاتی را دارید می‌توانید با کارشناسان شرکت صنایع پمپ آبارا از طریق این صفحه تماس بگیرید.

خرابی پمپ های طبقاتی
خرابی پمپ های طبقاتی

مشخصات فنی پمپ طبقاتی

  • سایز ورودی و خروجی از یک اینچ تا ۳ اینچ
  • بالا بودن فشار کارکرد تا ۳۰ بار
  • دبی بالای پمپ تا ۴۵ الی ۵۰ متر مکعب بر ساعت
  • توان مصرفی ۴۵ تا ۵۵ کیلووات
  • پایه استیل و چدن
  • پروانه پمپ از استیل و چدن
  • دیفیوزرها جهت هدایت جریان شعاعی
  • شفت پمپ از استیل
  • بوش سرامیکی جهت کنترل دوران شفت
  • بدنه پمپ از استیل و چدن

پمپ‌های طبقاتی اغلب در صنایعی کاربرد دارند که نیاز به فشار بالا برای عبور سیال و جا به جایی آن دارد که به موارد زیر می‌توان اشاره کرد:

  • آب تصفیه کن ها
  • دیگ بخار
  •  بویلرها
  • صنایع آب شیرین کن صنعتی
  •  برج‌های مسکونی و آسمان خراش‌ها
  • صنایع نفت و گاز و پتروشیمی
  • تصفیه خانه‌ها
  • افزایش فشار آب در بخش‌های صنعتی، کشاورزی
  •  بوستر پمپ‌های آبرسانی و آتش نشانی
  • انتقال آب سرد و گرم برای سیستم‌های حرارتی و تهویه مطبوع
پمپ های عمودی و افقی
پمپ های عمودی و افقی

مزیت پمپ طبقاتی عمودی و افقی

با توجه به افزایش شهر نشینی و جمعیت و همچنین تراکم ساختمان‌هایی با متراژ کم مصرف کننده‌ها با کمبود جا مواجه هستند از این رو الکتروپمپ‌های طبقاتی عمودی کاربرد بیشتری نسبت به نوع افقی آن‌ها داشته اما الکتروپمپ‌های طبقاتی افقی نیز در مکان‌هایی که محدودیت ارتفاع دارند بسیار مورد استفاده می‌باشند.
